周边传动虹吸泥机

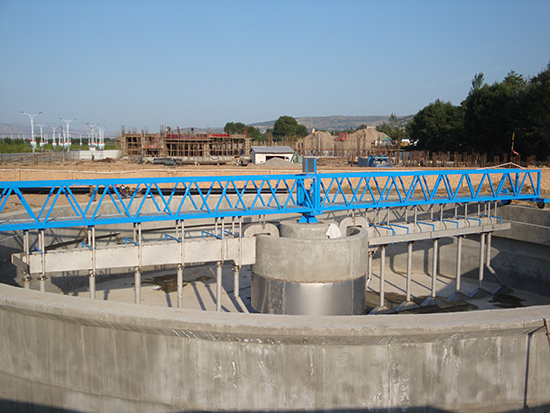

安徽碧绿春生物科技有限公司20米周边传动虹吸泥机安装现场

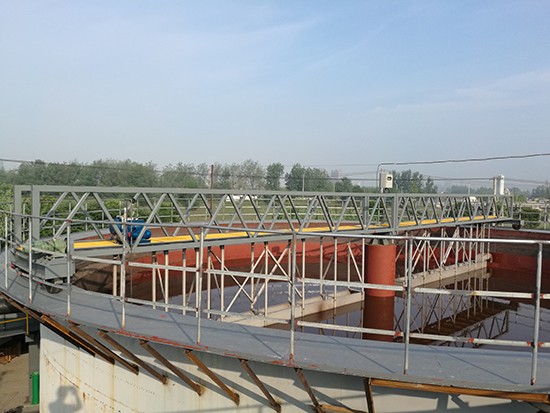

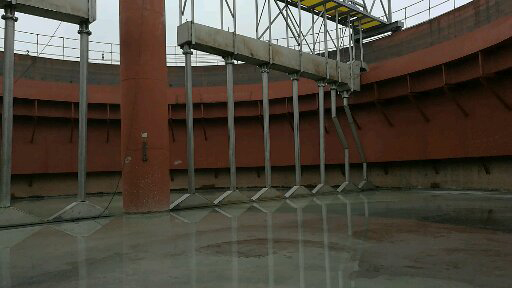

安徽碧绿春生物科技有限公司20米周边传动虹吸泥机运行现场

甘肃武山虹吸泥机

1、概述
1.1周边传动虹吸泥机是生化法处理污水工艺过程中二次沉淀池排除沉淀污泥和表层浮渣的理想设备。排泥方式采用自吸和虹吸方式，使回流的污泥活性好，避免了泵吸排泥因高速抽取造成对回流活性污泥的不良影响。
1.2本机在设计和制造上具有如下特点：
a）工作桥采用空心方钢桁架式结构，结构美观，重量轻,承载大。
b）水下部分采用不锈钢制造，具有很强的抗腐蚀性。
c）采用铁芯压配式橡胶滚轮，使用寿命可达8~15年。行走机构采用分离形式，用连接板同工作桥连接，使更换滚轮更方便。
d）所有电动机防护级别均为IP55户外型，绝缘等级为F级。
e）电气箱采用户外防雨型，防护级别达到IP65，使用可靠、寿命长。

2、主要结构和工作原理
2.1 主要结构组成
本机主要由中心支座、工作桥、行走机构、供电系统、吸泥管、集泥板、集泥槽、虹吸管、抽真空系统、排泥量调节阀等部件组成。其他浮渣刮板、浮渣漏斗、出水堰、浮渣挡板、溢流堰板、稳流筒、溢流堰清理刷等部件由需方自制。
2.2 工作原理
2.2.1 吸泥机的行走
吸泥机工作桥一端设有一台行走机构，行走机构是以中心支座为回转中心，沿池壁顶面做圆周运动。
a）行走传动装置
行走驱动装置由0.75kw的电动机通过链传动驱动行走轮进行行走。从动链轮内设有剪切销，当过载时，剪切销剪断，从动链轮空转，使驱动轮停止转动，整机停止运行。
b）中心支座
中心支座安装在沉淀池中心支墩上，是吸泥机的回转中心，中心支座的上支座通过销轴和工作桥铰接，下支座在中心支座调平后和支墩顶位的预埋板焊接。
2.2.2 吸泥机的吸、排泥装置
a）吸泥机的吸泥是根据连通管的原理，利用液位差，将沉淀在池底的活性污泥边刮集，边自动压送至集泥槽。集泥槽一端设有虹吸管，通过虹吸管污泥流到集泥槽内，集泥槽液位和池子的水位保持200~300mm液位差，污泥通过集泥槽流到排泥管外排。
b）工作桥下面安装集泥槽，集泥槽下面安装吸泥管。每根吸泥管下连接吸泥盘，集泥板之间用连接板连成一体。
c）集泥槽端部（靠近中心集泥槽处）的虹吸管上设有抽真空装置，抽去虹吸管内的空气，产生真空。
d）每根吸泥管上均设有拉拔式排泥量调节阀，根据污泥的浓度，调节流量。
