周边传动刮泥机

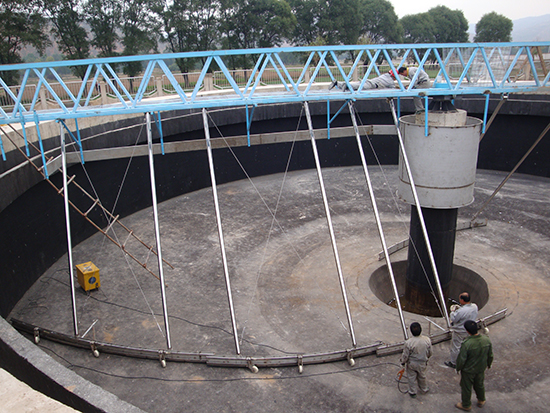

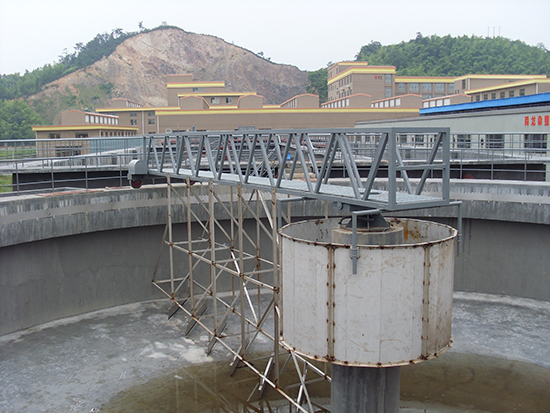

福建莆田20米周边传动刮泥机安装现场

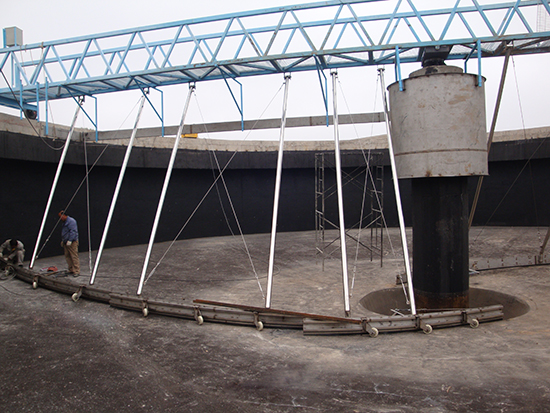

甘肃渭源22米周边传动刮泥机安装现场

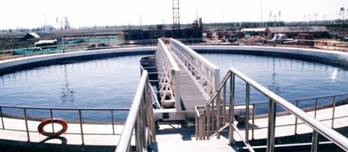

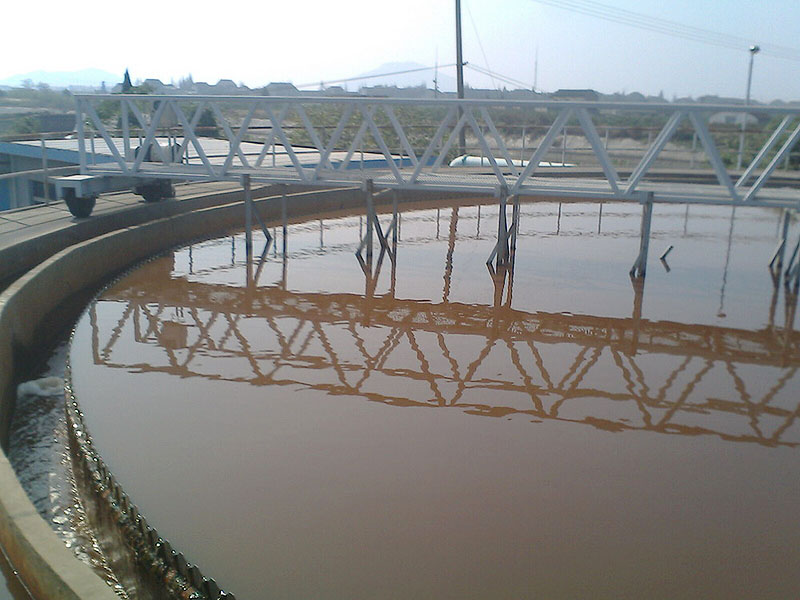

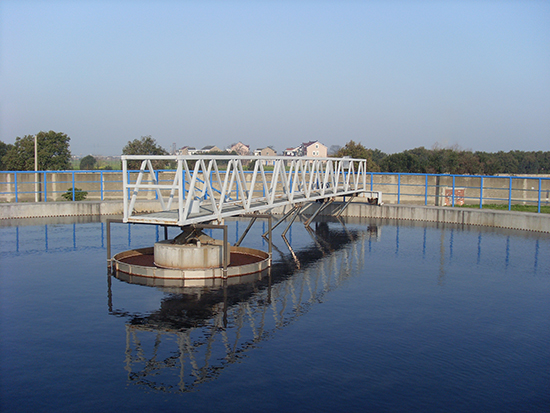

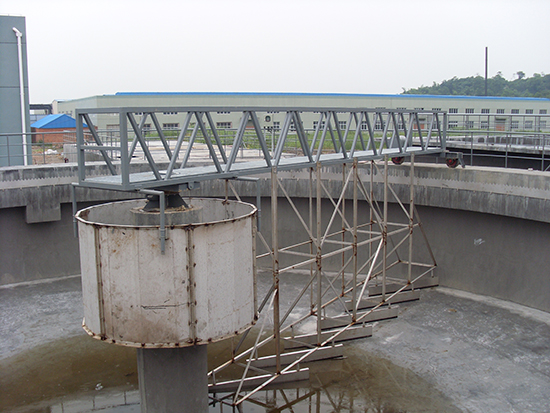

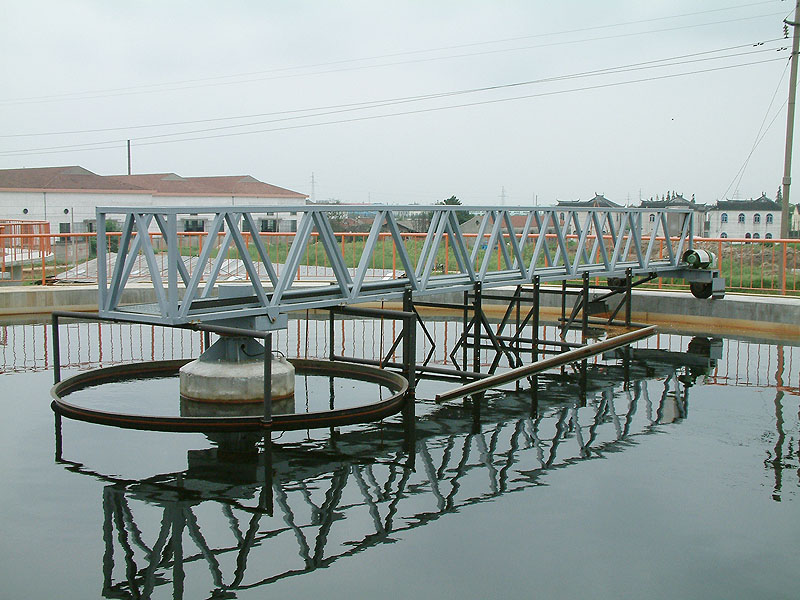

周边传动刮泥机运行现场

GZBGN系列周边传动刮泥机用于污水处理厂圆形沉淀池，将沉降在池底上的污泥刮集至积泥槽，以便污泥回流和浓缩脱水；并将池面浮渣撇向集渣斗，通过浮渣漏斗排出池外，以便进一步处理。

产品特点
<1> 采用桁架结构，强度高、重量轻。
<2> 维护管理简单方便，运行费用低。
<3> 新型的传动机械，减速机采用轴装式，效率高。行走轮采用标准实心轮胎、结构紧凑、安装方便。
<4> 电气元件均采用户外型，运行平稳，工作安全可靠，可随机控制或远程控制。
<5> 刮集污泥效果好，排出污泥含水率低。
<6> 刮板采用整体对数螺旋线加万向轮，拉杆采用绞接连接，如果遇到较大阻力可自行调整，保护整机运转安全。
<7> 根据用户需要，行走轮可为橡胶轮、尼龙轮、钢轮。可按用户特定尺寸制造，与水接触的部件亦可用不锈钢制作。

工作过程
工作桥由安装周边的驱动机构带动，绕安装在池中心支墩上的中心支座旋转，安装在工作桥上的刮泥板在旋转过程中，将沉降在池底的污泥刮向中心的集泥坑。同时，液面上的浮渣在浮渣刮板和周边挡渣堰形成的渐缩区域内集中，由浮渣耙扒到集渣斗，排出池外。

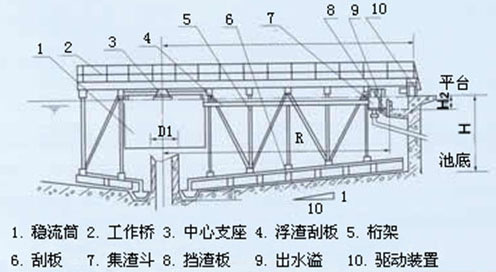

系统示意图

基本参数主要性能指标
过滤器类

参数	型号	GZBGN-16	GZBGN-20	GZBGN-25	GZBGN-30	GZBGN-35	GZBGN-40	GZBGN-45	GZBGN-50
池直径（D）m		16	20	25	30	35	40	45	50
池边深度(H)m		1-4.5
刮板外缘线速度m/min	初沉池	≤3
	二沉池	≤1.8
单边驱动功率KW	初沉池	1.1			1.5				2.2
	二沉池	0.37		0.55		0.75			1.1
